Restauration eines ATLAS AB 1302 D, BJ 1980
Re: Restauration eines AB 1302 D, BJ 1980
Moin zusammen,
es gab endlich wieder etwas Zeit für das Projekt.
Diesmal hieß es zerlegen.
Ich habe mich an den Stiel gemacht. Alles musste ab!

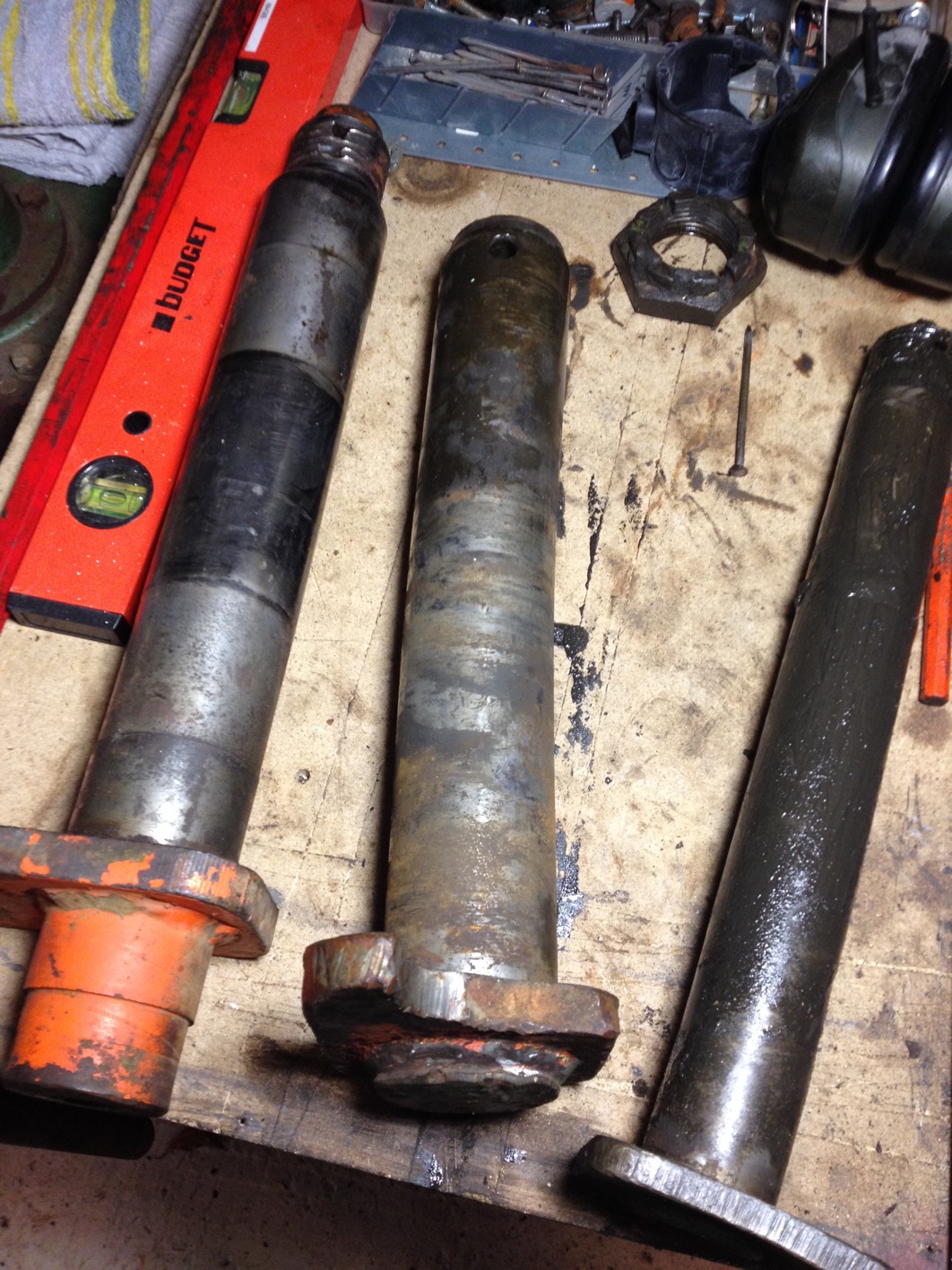

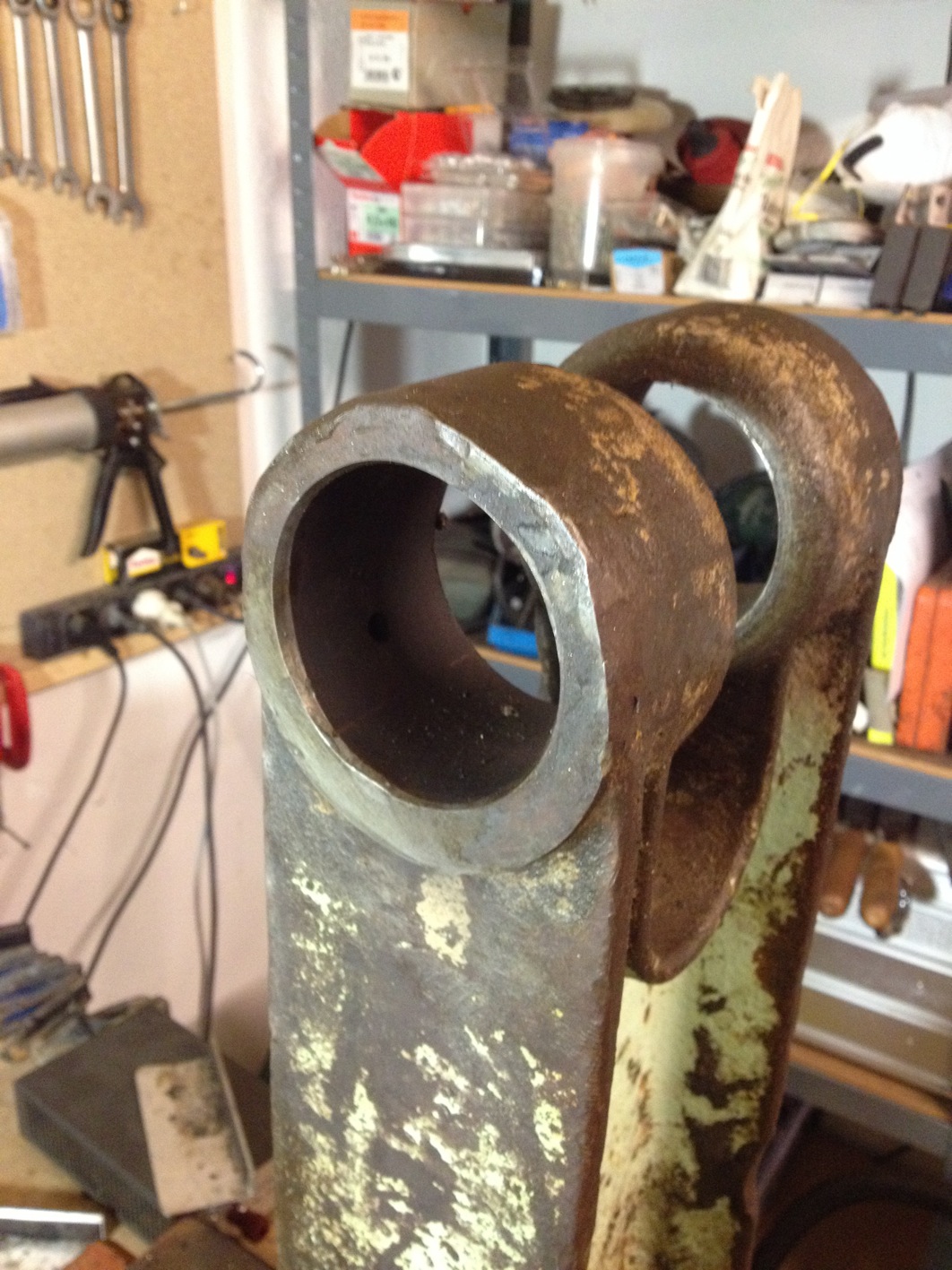

Bolzen und Buchsen raus... alle Rohre und Schläuche ab.

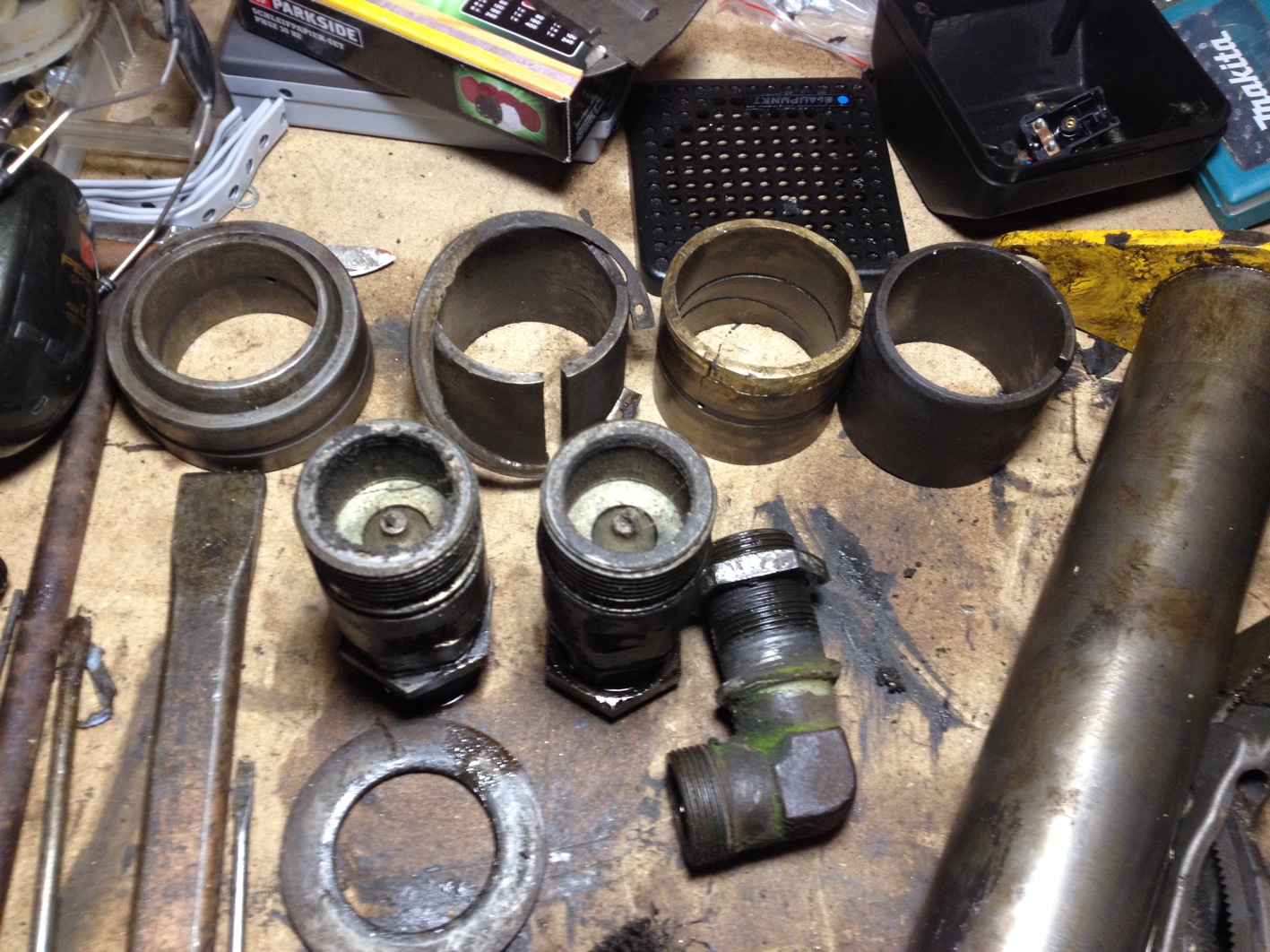

Um eine Paar neue Buchsen und Bolzen werde ich wohl nicht herumkommen.
Zwei der Bolzen hat es mit der Zeit auch ordentlich verbogen.
Dummerweise hat der verbogene Verbindungsbolzen zwischen Löffelzylinder
und Umlenkhebel die Buchen verschoben und die Gelenkbuchse des Zylinders in das Buchsenauge
des Umlenkers geschoben, was ein zerlegen unmöglich gemacht hat.
Nach viel hin und her und dem vergeblichen Einsatz von Hydraulikwagenheber und Ketten blieb
nur noch die Tigersäge über. Das hat gedauert....!
Auch die ein oder andere Schlauchverschraubung hat mich echt Nerven gekostet.
Dann musste ich noch feststellen, dass einem der Rücken nicht grade dankbar ist

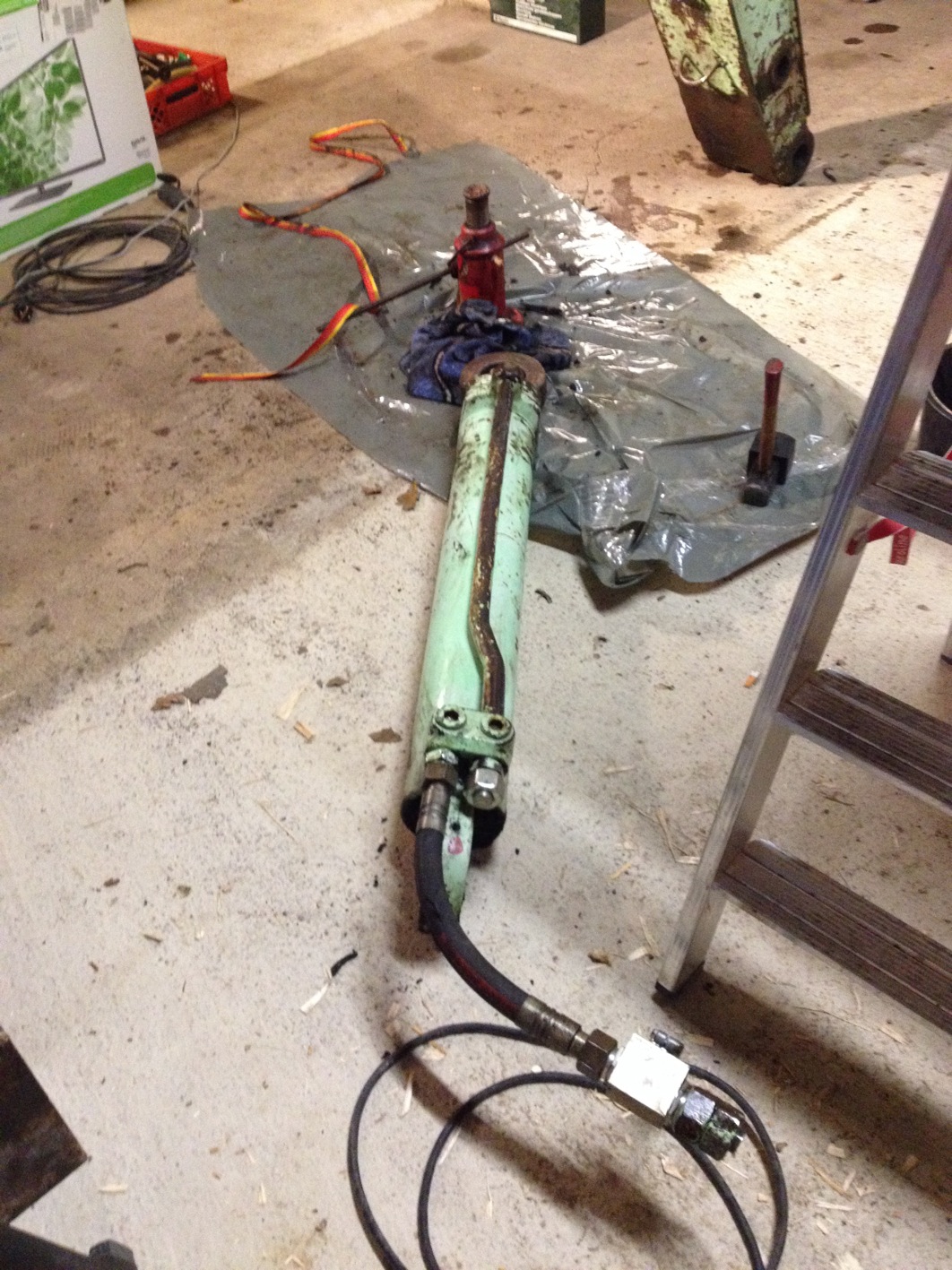

wenn man auf die Idee kommt alleine und ohne Kettenzug einen Löffelzylinder auszubauen.

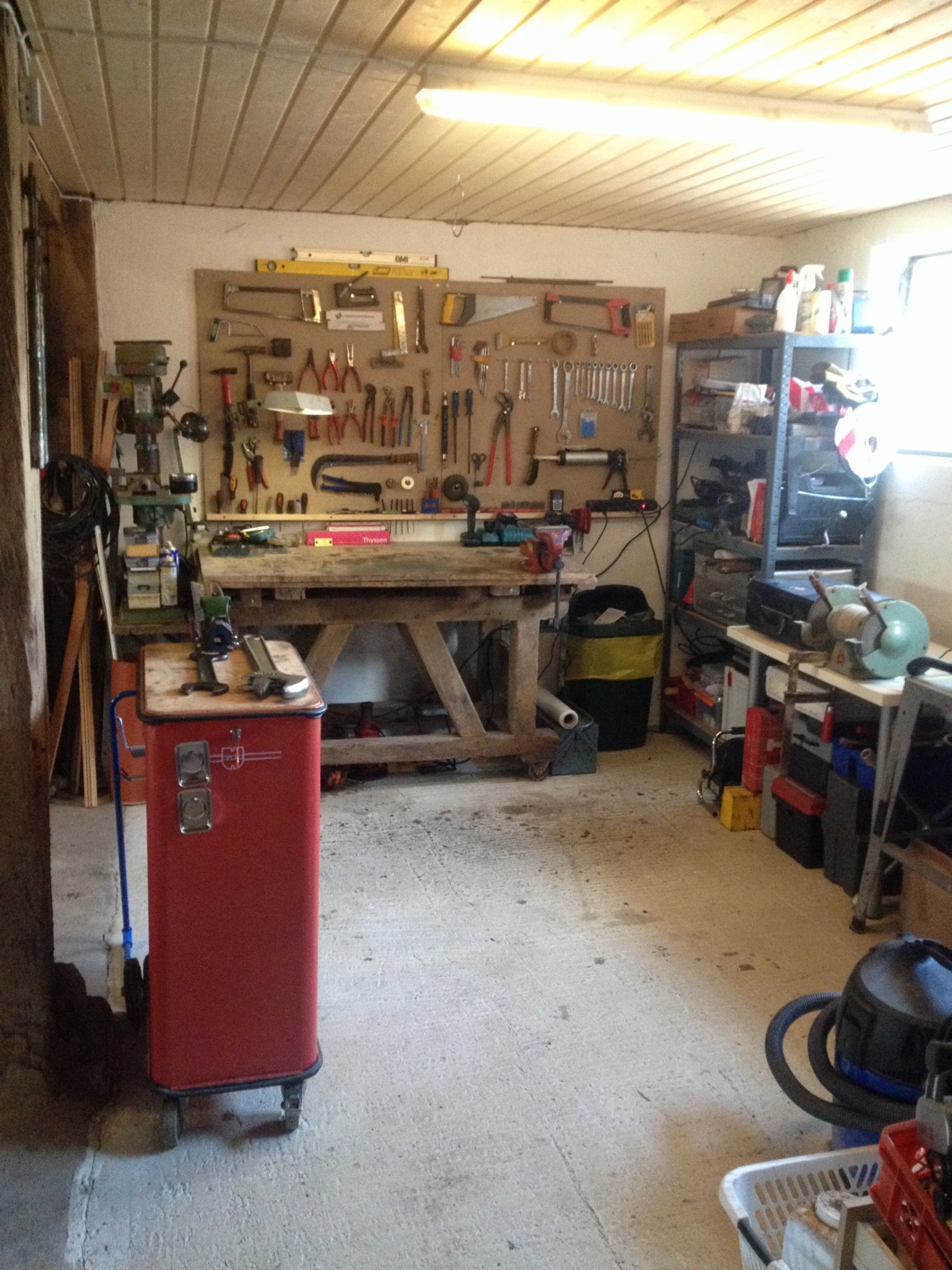

Aber nach getaner Arbeit habe ich endlich mal wieder die Werkstatt aufgeräumt.

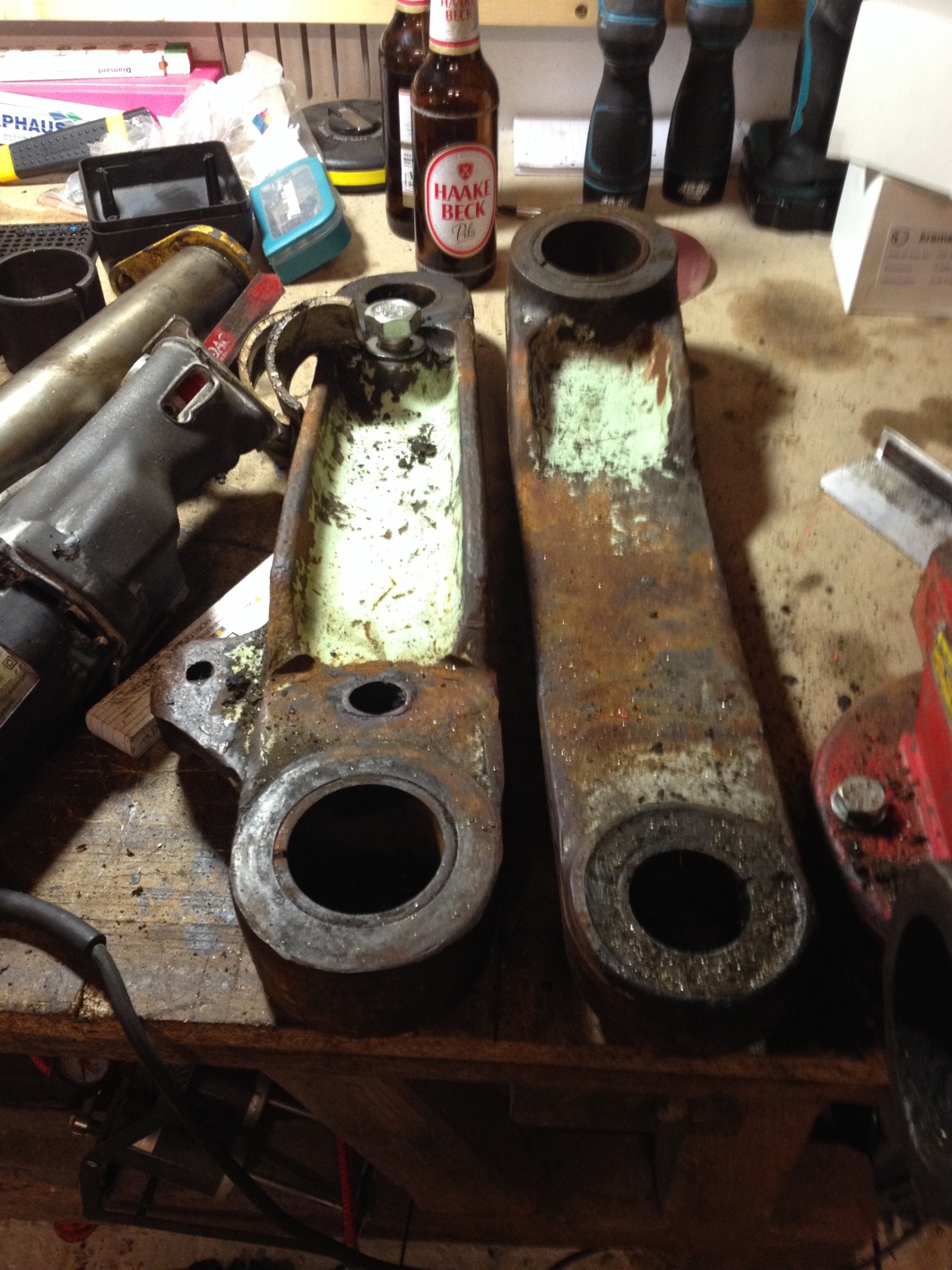

So, jetzt aber die Bilder!
Einen lieben Gruß aus Köln,
Daniel
es gab endlich wieder etwas Zeit für das Projekt.
Diesmal hieß es zerlegen.
Ich habe mich an den Stiel gemacht. Alles musste ab!
Bolzen und Buchsen raus... alle Rohre und Schläuche ab.
Um eine Paar neue Buchsen und Bolzen werde ich wohl nicht herumkommen.
Zwei der Bolzen hat es mit der Zeit auch ordentlich verbogen.
Dummerweise hat der verbogene Verbindungsbolzen zwischen Löffelzylinder
und Umlenkhebel die Buchen verschoben und die Gelenkbuchse des Zylinders in das Buchsenauge
des Umlenkers geschoben, was ein zerlegen unmöglich gemacht hat.
Nach viel hin und her und dem vergeblichen Einsatz von Hydraulikwagenheber und Ketten blieb
nur noch die Tigersäge über. Das hat gedauert....!
Auch die ein oder andere Schlauchverschraubung hat mich echt Nerven gekostet.
Dann musste ich noch feststellen, dass einem der Rücken nicht grade dankbar ist
wenn man auf die Idee kommt alleine und ohne Kettenzug einen Löffelzylinder auszubauen.
Aber nach getaner Arbeit habe ich endlich mal wieder die Werkstatt aufgeräumt.
So, jetzt aber die Bilder!
Einen lieben Gruß aus Köln,
Daniel
- Dateianhänge
Re: Restauration eines AB 1302 D, BJ 1980
Klasse Bericht, Daniel.
Mir ging es mit meinem Löffelzylinder ähnlich. Nur ich hab meinem mit nem Frontlader weggehoben .
Ja, das aufräumen gehört dazu .
Gruß
Mir ging es mit meinem Löffelzylinder ähnlich. Nur ich hab meinem mit nem Frontlader weggehoben .
Ja, das aufräumen gehört dazu .
Gruß
Re: Restauration eines AB 1302 D, BJ 1980
Danke, danke!
Ja, ich bin auch mal gespannt was am Ende dabei heraus kommt.
Einen lieben Gruß,
Daniel
Ja, ich bin auch mal gespannt was am Ende dabei heraus kommt.
Einen lieben Gruß,
Daniel
Re: Restauration eines AB 1302 D, BJ 1980
Guten Abend die Herren,
es ging wieder etwas voran.

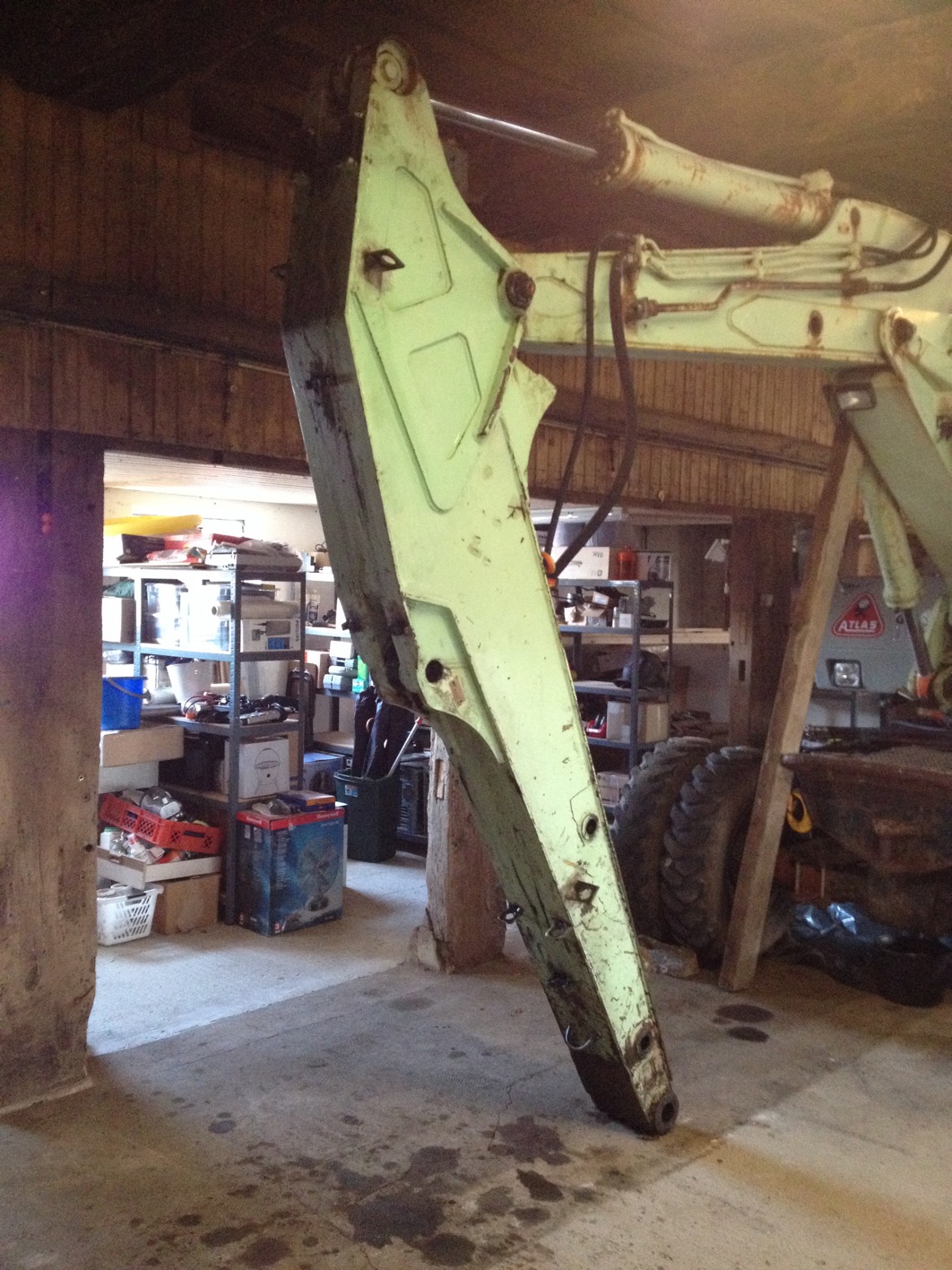

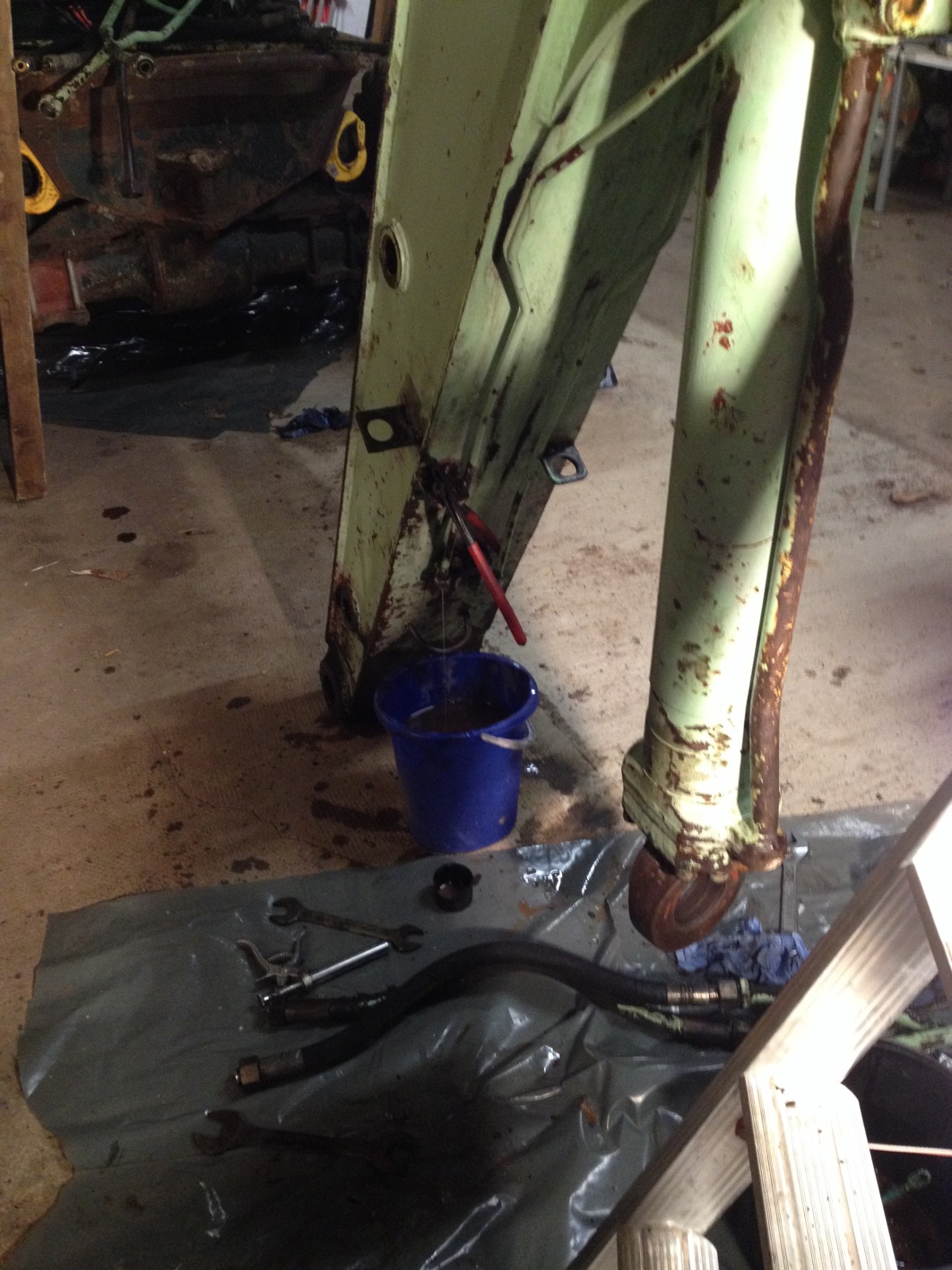

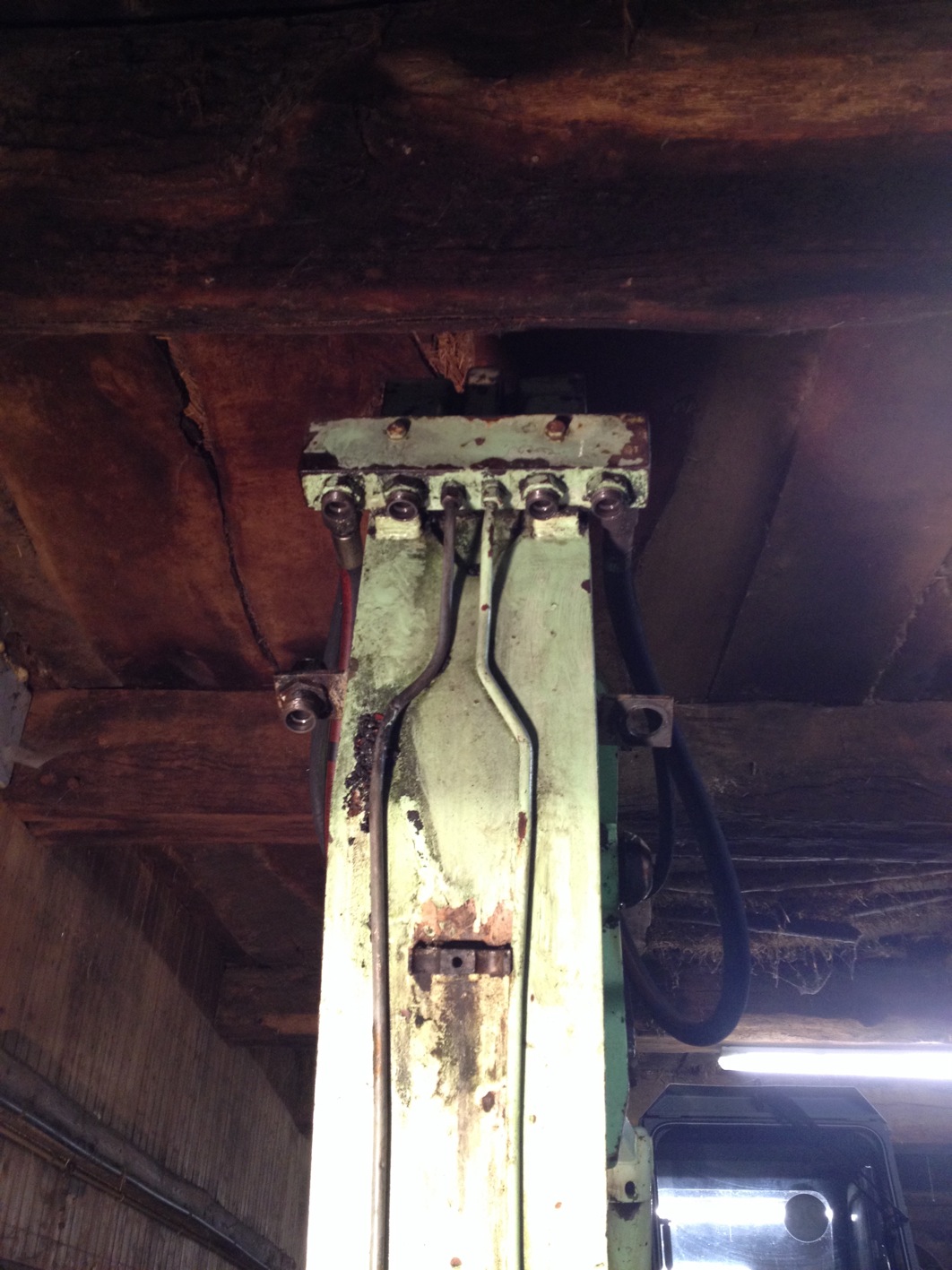

Ich habe den Knickarm abgebaut und begonnen ihn zu entlacken.
Hierbei stand mir glücklicherweise ein Freund zur Seite... geteiltes Leid ist halbes Leid!
Leider habe ich noch keine Fotos vom demontierten Knickarm gemacht.
Im Arm hatten sich mit der Zeit ca. 10l Wasser gesammelt die, als der Arm auf dem Boden lag
langsam abgelaufen sind.

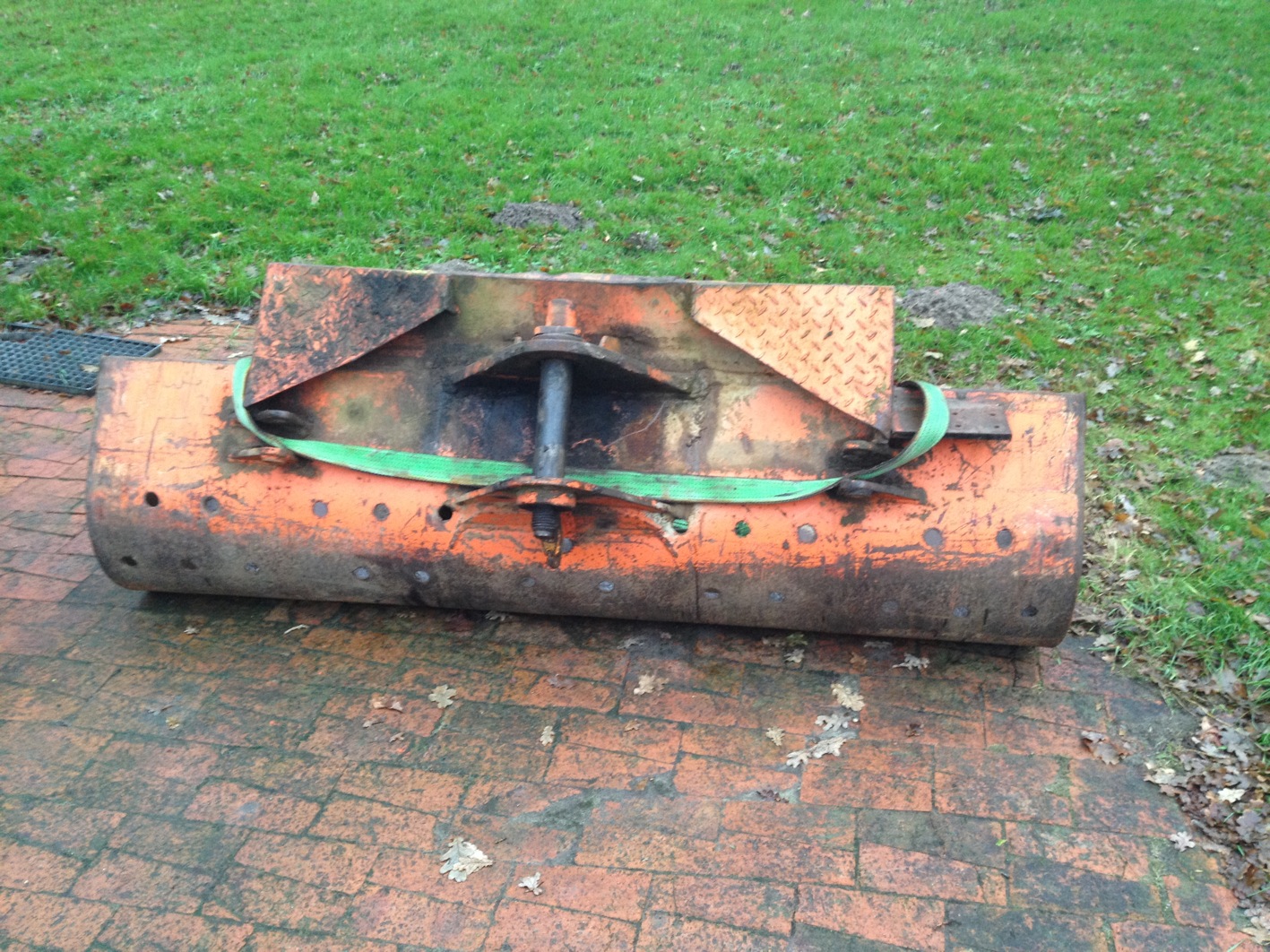

Am Montag ging es dann an den Bau des Schwenkkopfs für meinen neuen Grabenlöffel.

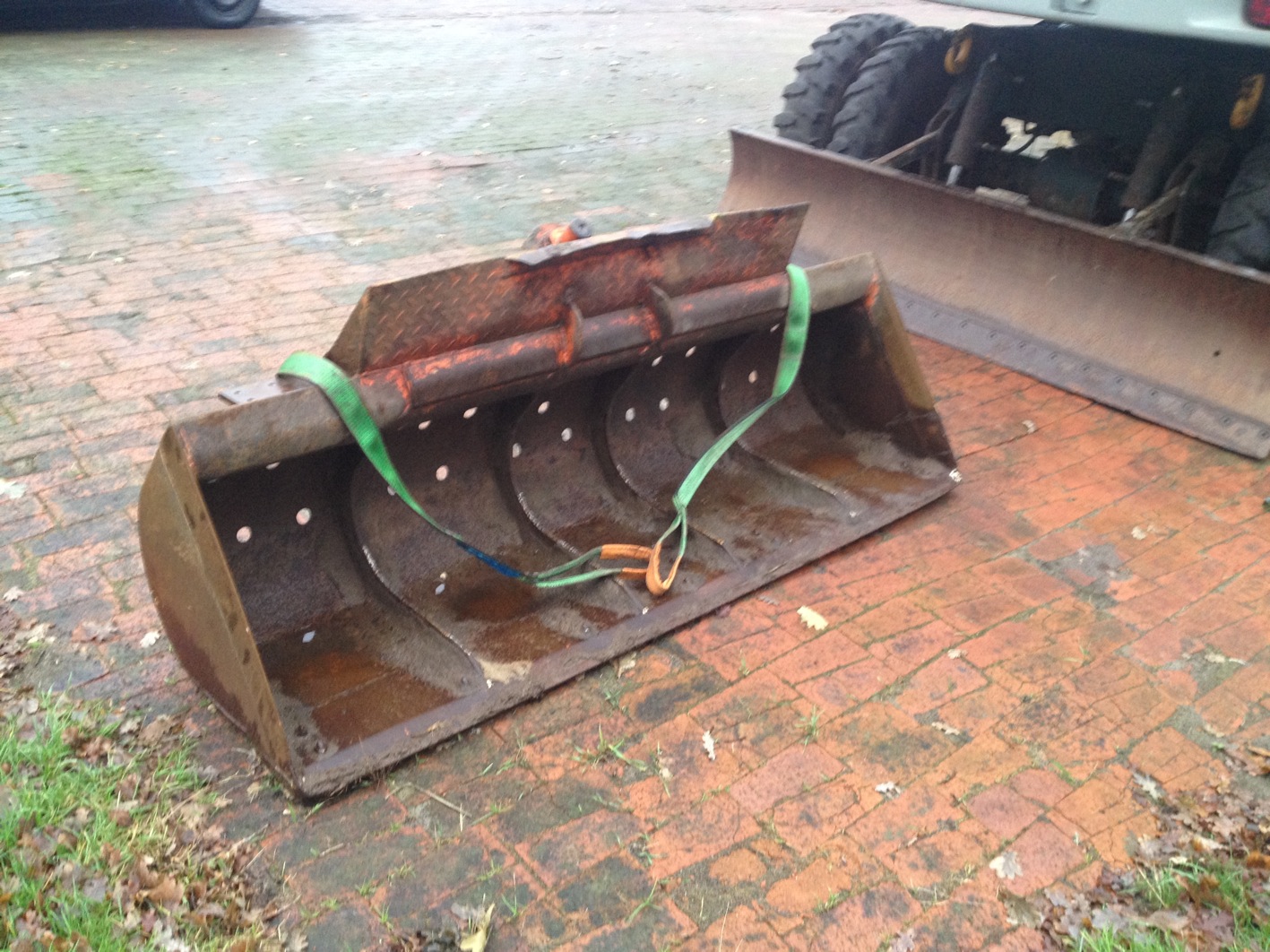

Den Löffel habe ich sehr günstig bei eBay erstanden. Jedoch fehlte der Aufnahmekopf.

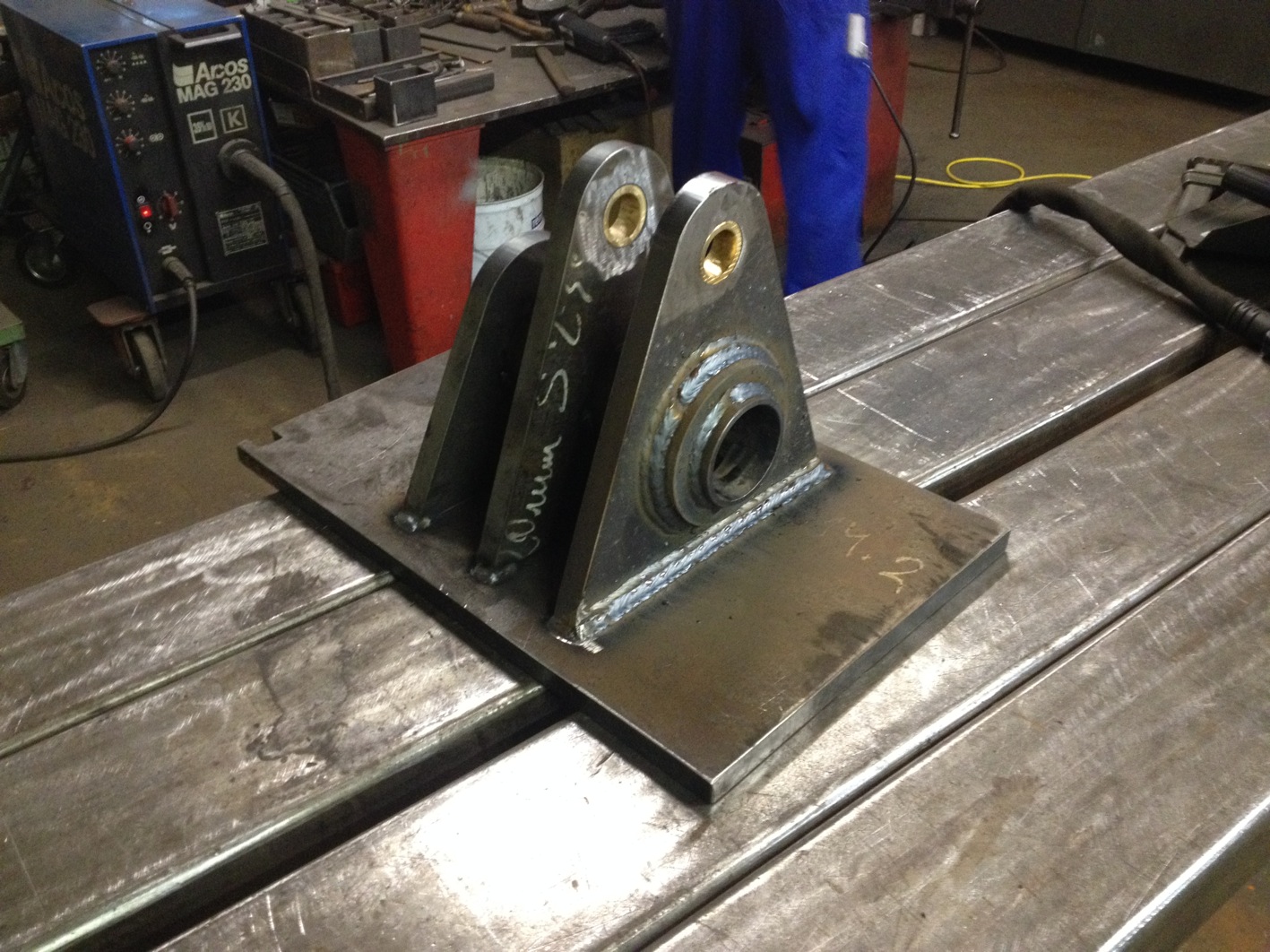

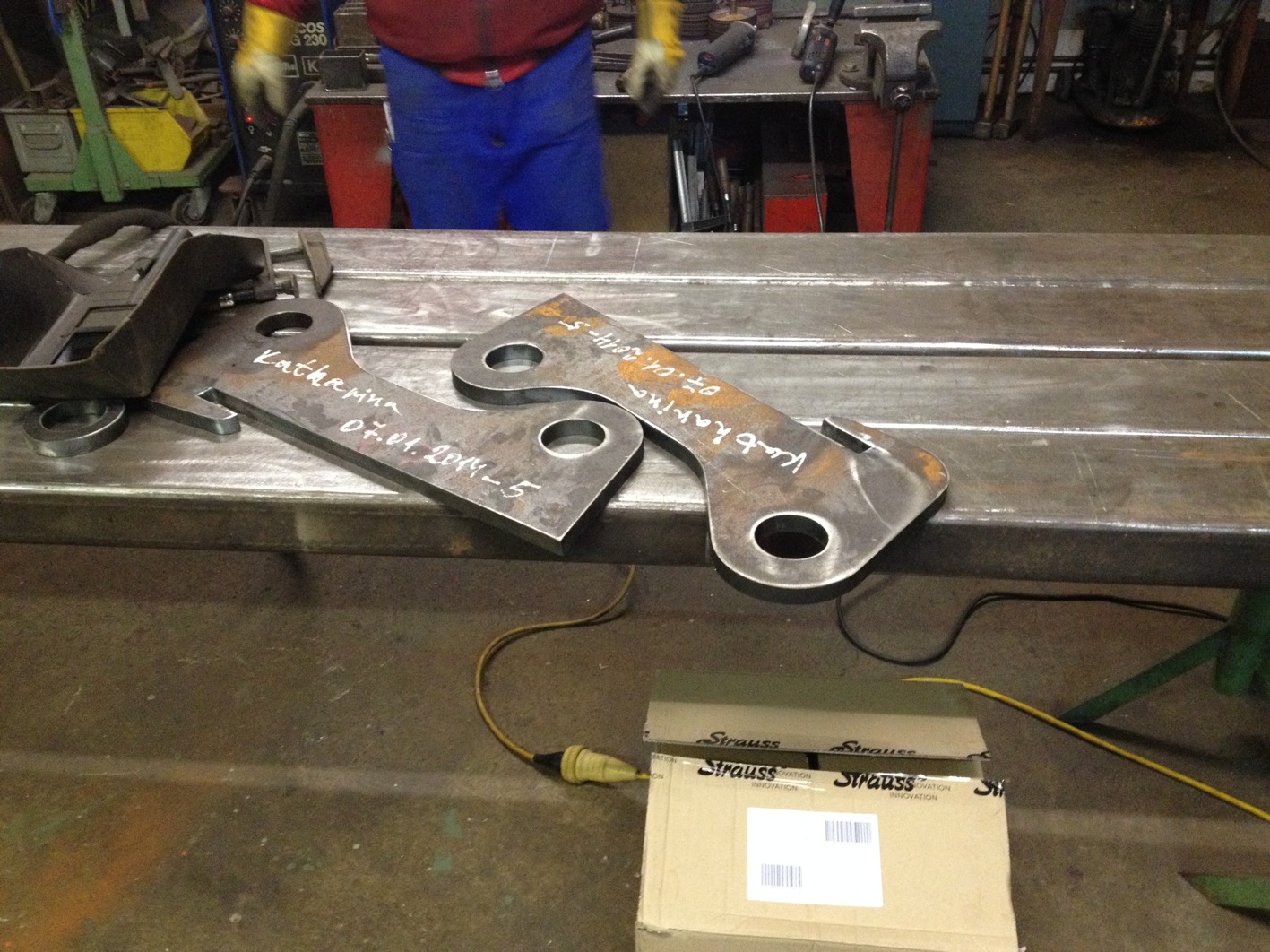

Diesen habe ich dann neu konstruiert und die Teile aus 20mm Stahl schneiden lassen.
Dann wurde es warm! 4 Stunden schweißen und 12 Stunden abkühlen.

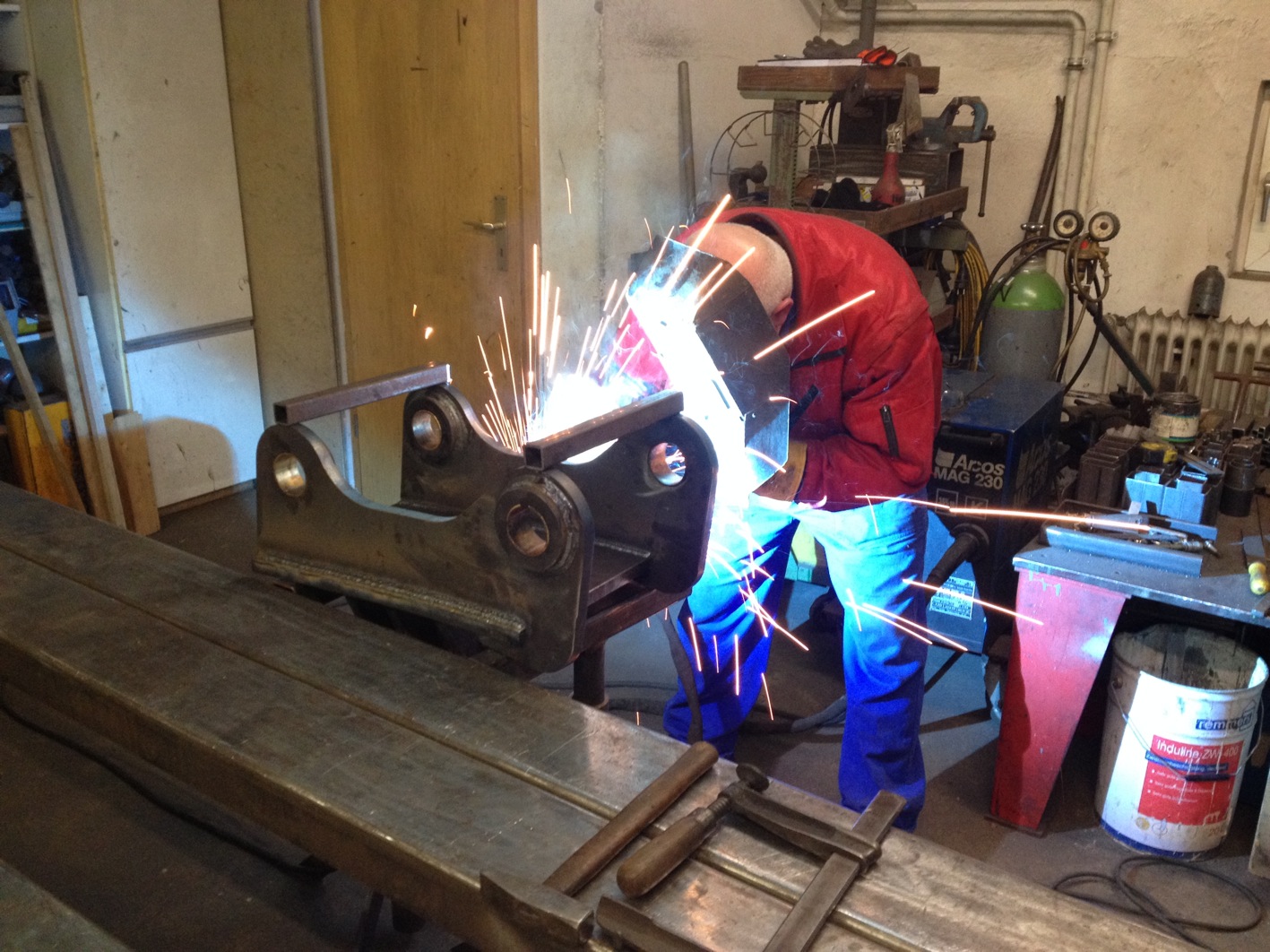

Glücklicherweise hatte ich bei den Schweißarbeiten einen perfekten Partner an meiner
Seite. Einen Schlosser der bei Atlas ich Vechta gelernt und viele Jahre dort gearbeitet hat.
Die Buchsen muss ich noch ein wenig korrigieren und dann kommt Lack drauf!

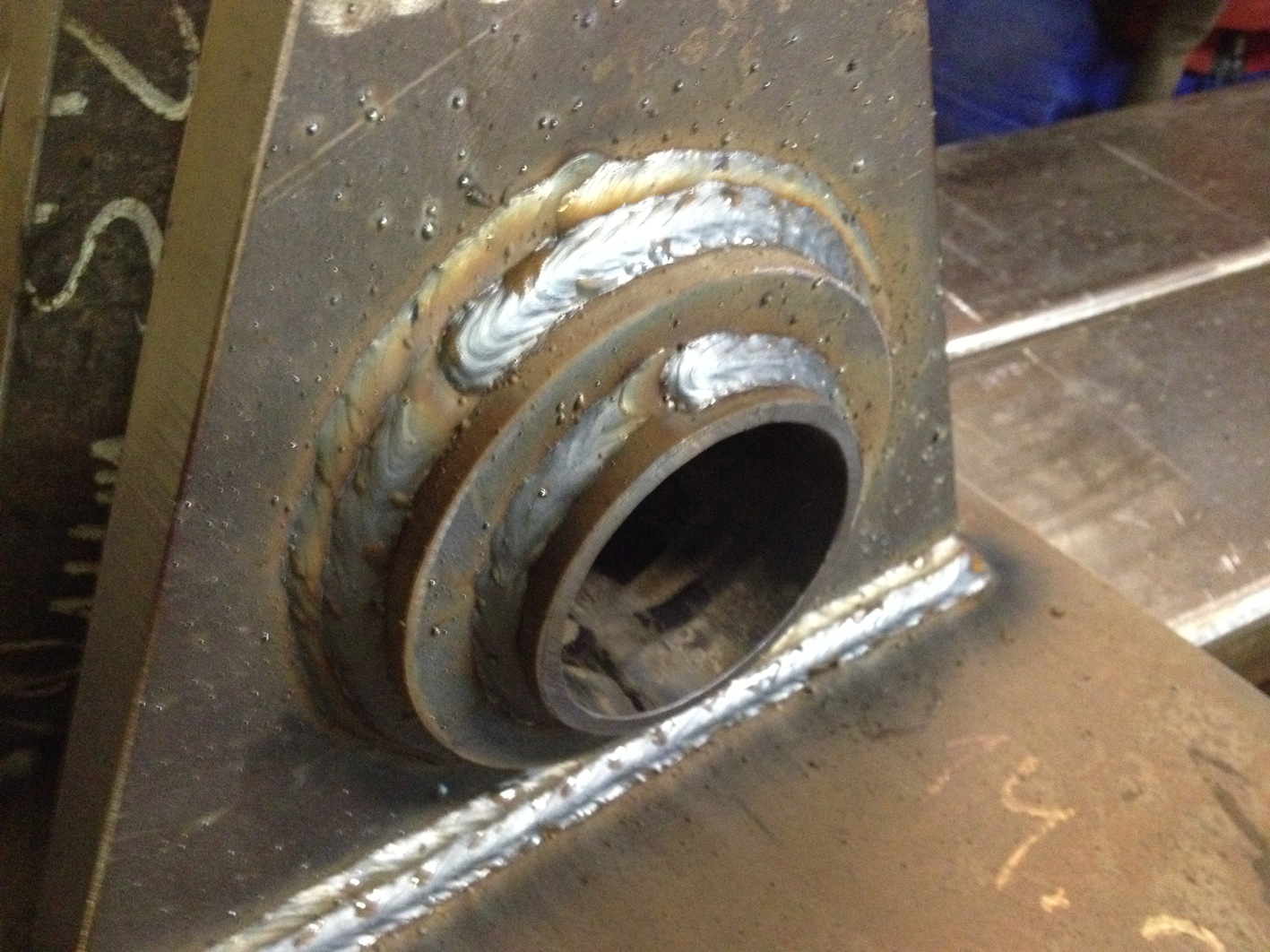

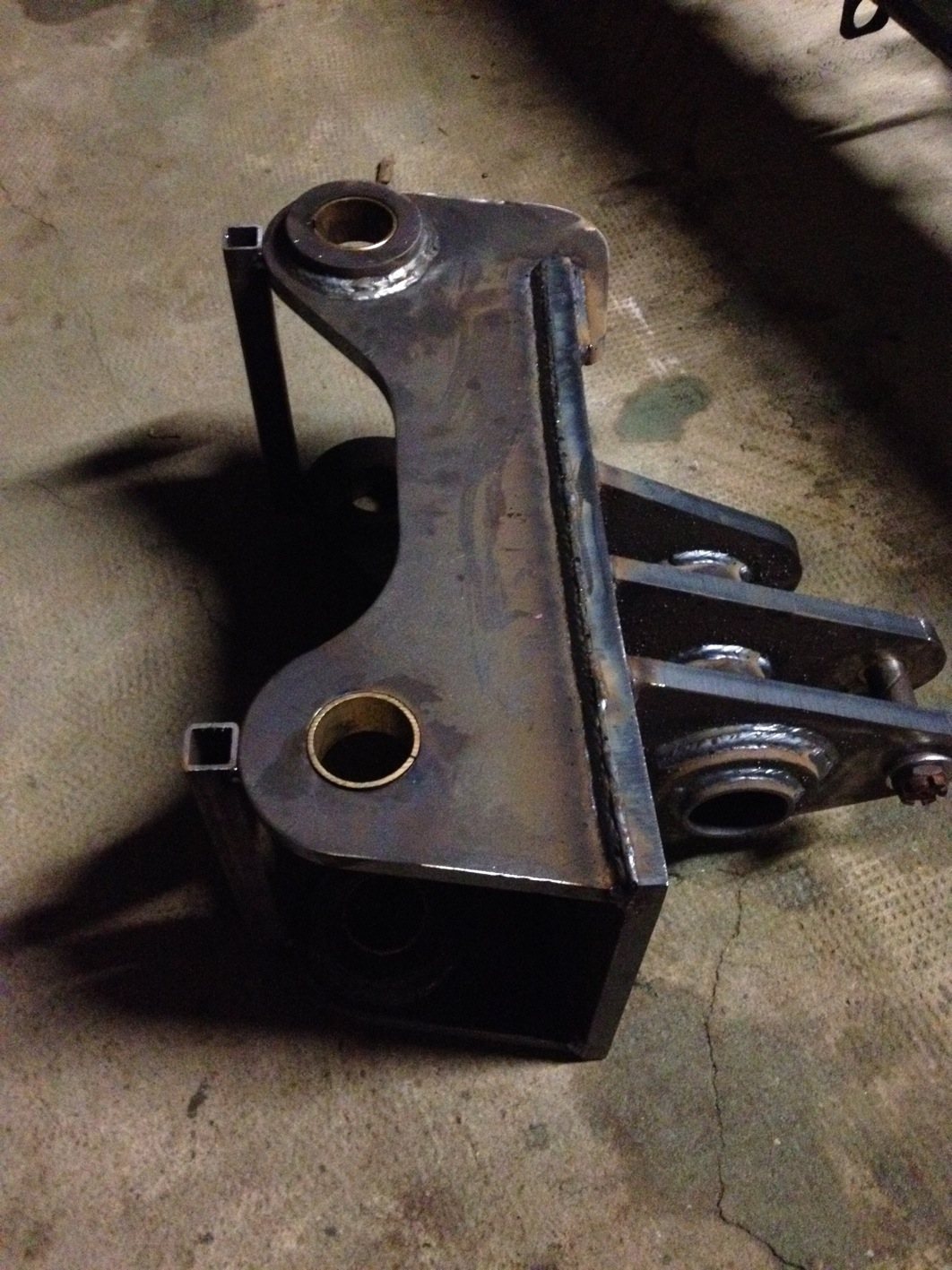

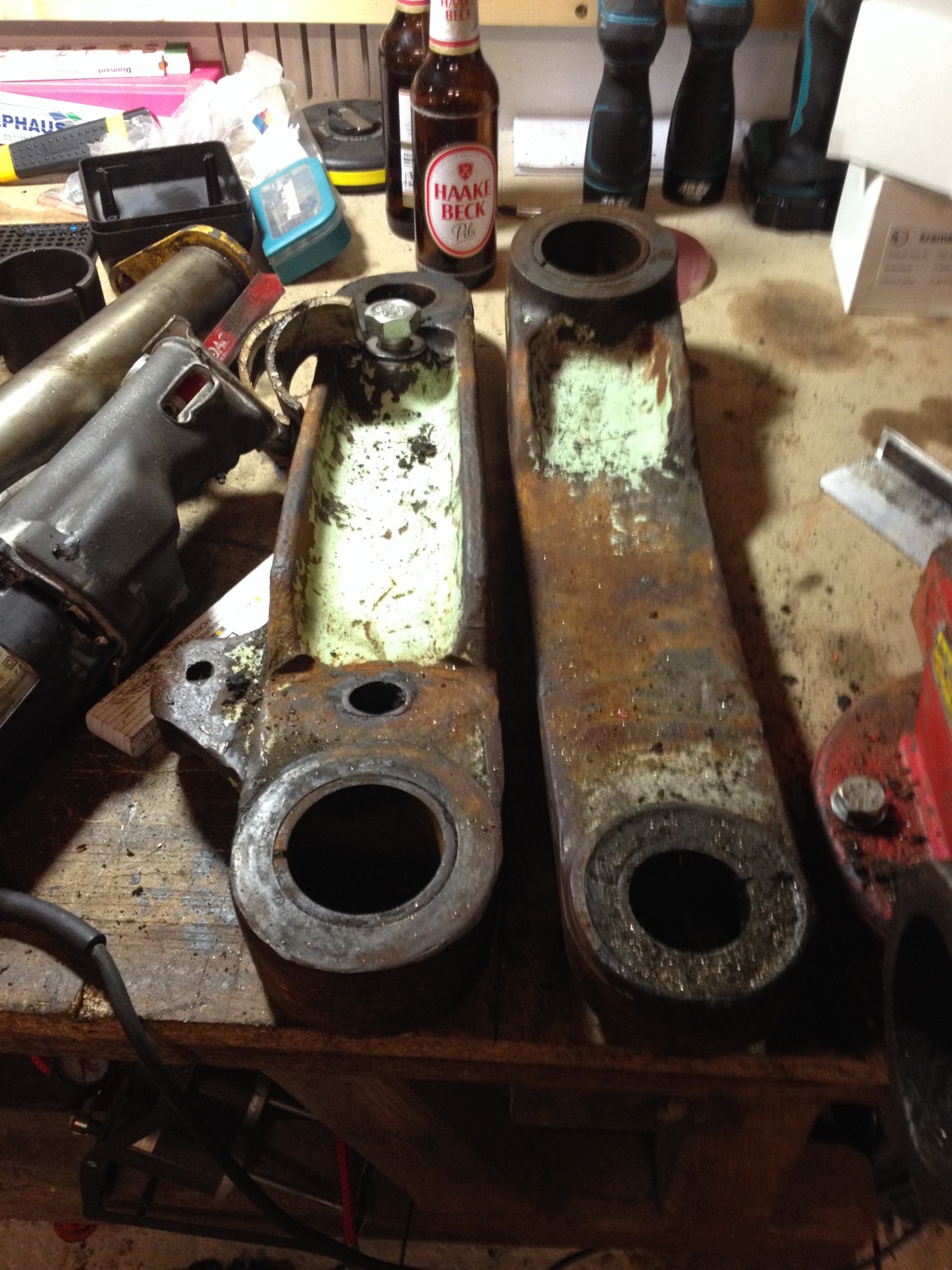

Hier mal ein paar Bilder.
